Zeleni prugasti Picabond spojni konektor je konektor za pomicanje izolacije dizajniran za spajanje izoliranih punih bakrenih žica u telekomunikacijskim i bakrenim komunikacijskim mrežama. Njegova struktura unutarnjeg kontakta prodire kroz izolaciju vodiča tijekom presovanja, uspostavljajući električni kontakt bez konvencionalnog skidanja žice.
Specifikacija
|
Artikal |
Ime |
Slika |
Način rada |
CA&CO model |
Prikladno za kabel |
Maksimalna izolacija OD |
Materijali |
|
|
MM |
Inči |
|||||||
|
1 |
UY konektor |
|
|
CAC-BUTT-UY |
Puni bakreni kabel: 0,7-0,4 mm (21-26AWG) |
1.52 |
0.060" |
PP plastično kućište; brončano pokositreno sječivo |
|
2 |
UY2 konektor |
|
|
CAC-BUTT-UY2 |
Puni bakreni kabel: 0,4-0,9 mm (19-26AWG) |
2.08 |
0.082" |
|
|
3 |
UR2 konektor |
|
|
CAC-BUTT-UR2 |
Puni bakreni kabel: 0,4-0,9 mm (19-26AWG) zračna jezgra ili 0,65-0,4 mm (22-26WAG) |
2.08 |
0.082" |
|
|
4 |
UB2A konektor |
|
|
CAC-TAP-UB2A |
Čvrsti bakreni kabel ispunjen zračnom jezgrom: 0,9-0,4 mm (19-26AWG) |
2.08 |
0.082" |
|
|
5 |
UR konektor |
|
|
CAC-BUTT-UR |
Prikladno za čvrsti kabel punjen bakrom: 0,9-0,4 mm (19-26AWG) zračna jezgra ili 0,65-0,4 mm (22-26WAG) |
1.67 |
0.066" |
PC plastično kućište; brončano pokositreno sječivo |
|
6 |
UG konektor |
|
|
CAC-TAP-UG |
Čvrsti bakreni kabel ispunjen zračnom jezgrom: 0,9-0,4 mm (19-26AWG) |
1.67 |
0.066" |
|
|
7 |
U1R konektor |
|
|
CAC-TAP-U1R |
Puni bakreni kabel: 0,9-0,5 mm (19-24AWG) |
3.18 |
0.125" |
|
|
8 |
U1B konektor |
|
|
CAC-TAP-U1B |
Puni bakreni kabel: 1,3-0,9 mm (16-19AWG) |
3.18 |
0.125" |
|
|
9 |

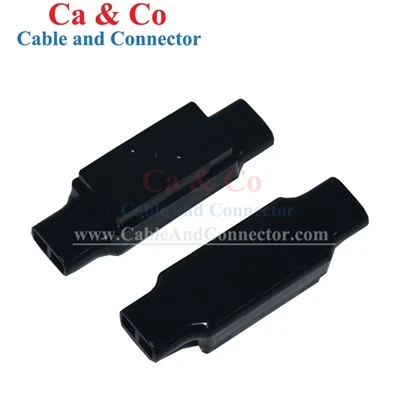

UDW2 konektor |
|
|
CAC-TAP-UDW2 |
Puni bakreni kabel: 0,9-1,3 mm (16-19AWG) |
4.4 |
0.17" |
PP plastično kućište; brončano pokositreno sječivo |
|
10 |
101 B Dvožilni inline konektor |
|
|
CAC-TWIC-101B |
Puni bakreni kabel: 0,6-0,4 mm (22-26AWG), : 0,6-0,4 mm (22-26AWG) |
2.08 |
0.082" |
PC plastično kućište; brončano pokositreno sječivo; Punjeno gelom |
|
11 |
101 E Dvožilni inline konektor |
|
|
CAC-TWIC-101E |
Puni bakreni kabel: 0,6-0,4 mm (22-26AWG) |
2.08 |
0.082" |
|
|
12 |
Samo{0}}skidajuća žica Konektor 557TG |
|
/ |
CAC-SSDC-557TG |
Puni bakreni kabel: 0,6-1,3 mm (22-16AWG) |
3.0 |
0.12" |
PP plastično kućište; brončano pokositreno sječivo |
|
13 |
Konektor 314 otporan na vlagu koji se samo{0}}skida |
|
/ |
CAC-MPSS-314 |
Puni bakreni kabel: 0,6-1,25 mm (22AWG-16AWG) |
3.08 |
0.12" |
PA66 plastično kućište; brončano pokositreno sječivo |
|
14 |
Plavi prugasti Picabond spojni konektor |
|
/ |
CAC-SPSC-PLAVA |
Puni bakreni kabel: 0,4-0,6 mm (26-22AWG) |
/ |
/ |
bronca; PET izolacija |
|
15 |
Zeleni prugasti Picabond spojni konektor |
|
/ |
CAC-SPSC-ZELENI |
Puni bakreni kabel: 0,4-0,6 mm (26-22AWG) |
/ |
/ |
mjed; PET izolacija |
Informacije o pakiranju
|
Naziv proizvoda |
Zeleni prugasti Picabond spojni konektor |
|
|
CA&CO model |
CAC-SPSC-ZELENI |
|
|
Rola (jedan karton u jednoj roli) |
Unutarnja kutija |
1000kom: 27*5*28CM |
|
Vanjska kutija |
10000kom: 57,5*28*26,5CM |
|
|
N.W |
9 kg |
|
|
G.W |
10 kg |
|
|
Rasuto (plastična kutija) |
Unutarnja kutija |
1000kom: 15*15*10.5CM |
|
Vanjska kutija |
10000kom: 77,5*31,8*12,5CM |
|
|
N.W |
11 kg |
|
|
G.W |
12 kg |
|
Dizajn kontakta s pomakom izolacije
Kontakt kroz izolaciju
Kontaktni element prodire kroz izolaciju vodiča tijekom presovanja i doseže bakrenu jezgru, eliminirajući potrebu za skidanjem izolacije prije spajanja.
Kontakt-mjed presvučen kositrom
Mjedeni kontakt koristi kositrenu -površinu za formiranje vodljivog sučelja s bakrenim vodičem, istovremeno pružajući zaštićenu kontaktnu površinu.
Zadržavanje spojenog vodiča
Spojnica se tijekom instalacije mehanički sabija oko postavljenih vodiča, osiguravajući vodiče dok kontaktni element uspostavlja električnu vezu.
Kompatibilnost čvrste bakrene žice
Telekom bakreni vodiči
Dizajniran za pune bakrene vodiče koji se koriste u telekomunikacijama i bakreno komunikacijsko ožičenje.
Priprema spajanja na terenu
Konektor izravno prihvaća izolirane vodiče, smanjujući pripremne korake potrebne prije stiskanja.
Održavanje i zamjena
Prikladno za popravak parova kabela, zamjenu spojeva i druge zadatke održavanja koji uključuju postojeće bakrene žice.
Prijave
Instalacija bakrene mreže Telekoma
Koristi se za spajanje punih bakrenih vodiča tijekom instalacijskih i spojnih radova u tradicionalnim telekomunikacijskim i bakrenim komunikacijskim mrežama.
Popravak bakrenih kabela
Prikladno za popravak postojećih spojeva bakrenih kabela gdje je oštećene ili modificirane vodiče potrebno ponovno spojiti na terenu.
Održavanje i zamjena mreže
Koriste ga telekom izvođači i timovi za održavanje kao zamjenska spojna komponenta za servisiranje postojeće bakrene infrastrukture i održavanje zaliha konektora.
Radni uvjeti
PET izolacijsko kućište
PET kućište pruža električnu izolaciju oko kontaktnog sklopa i štiti dovršenu strukturu konektora tijekom rukovanja i instalacije.
-30 stupnjeva do +70 stupnjeva Rad
Konektor je specificiran za radne temperature od -30 stupnjeva do +70 stupnjeva, pokrivajući širok raspon uvjeta koji se javljaju pri postavljanju i održavanju telekom kabela.
Navedeni uvjeti prijave
Za dosljednu izvedbu završetka, konektor treba odabrati i instalirati u skladu s navedenim rasponom vodiča, metodom stezanja i radnim uvjetima.
OEM i prilagođeno pakiranje
|
Stavka za prilagodbu |
Dostupne opcije |
|
Način pakiranja |
Plastična kutija u roli ili rasutom stanju |
|
Količina pakiranja |
Količina-određena za unutarnje i vanjsko pakiranje |
|
Oznaka proizvoda |
Naziv proizvoda, broj modela, specifikacija ili informacije-koje navode |
|
Označavanje kartona |
Oznake na kartonu koje-određuje kupac i informacije o otpremi |
|
Konfiguracija pakiranja |
Prilagođeni raspored unutarnje-kutije i vanjske-kartone |
|
Materijal za pakiranje |
Standardni materijali ili materijali za pakiranje-navedeni od strane korisnika |
|
Ponovite narudžbe |
Odobrene specifikacije pakiranja zadržavaju se za sljedeće narudžbe |
Kontrola kvalitete
Inspekcija ulaznog materijala
Mjedeni kontaktni materijali i PET izolacijske komponente provjeravaju se u pogledu dimenzija, stanja površine i sukladnosti materijala prije proizvodnje.
Inspekcija kontakta i oplata
Formirani mjedeni kontakti provjeravaju se na geometriju kontakta i stanje pokositrenosti, uključujući specificiranu debljinu oplate veću od 2 μm.
Inspekcija kućišta i montaže
Kućišta od PET-a pregledavaju se radi nedostataka u kalupu, dimenzija i zelene identifikacije. Kontaktni elementi se zatim provjeravaju radi pravilnog pozicioniranja tijekom montaže.
Provjera izvedbe presovanja
Proizvodni uzorci su savijeni sa specificiranim punim bakrenim vodičima kako bi se provjerilo zahvaćanje kontakta, formiranje konektora i zadržavanje vodiča.
Završna inspekcija
Gotove serije se prije otpreme provjeravaju na izgled, stanje sastavljanja, identifikaciju proizvoda, količinu i pakiranje.
Informacije o nabavi
Uzorak prije skupne narudžbe
Uzorci se mogu organizirati za kupce kako bi provjerili konstrukciju konektora, kompatibilnost vodiča i izvedbu instalacije prije nego što se obvežu na proizvodnu količinu.
Potvrda specifikacije
Prije proizvodnje, kupci mogu kod dobavljača potvrditi model konektora, primjenjivi raspon vodiča, način pakiranja, količinu pakiranja i zahtjeve za označavanje.
Skupno pakiranje
Standardno skupno pakiranje dostupno je u unutarnjim kutijama od 1000-komada i vanjskim kutijama od 10 000 komada, s opcijama pakiranja u rolama i plastičnim kutijama dostupnim prema odabranoj konfiguraciji.
Dokumentacija narudžbe
Specifikacije proizvoda, pojedinosti o pakiranju i primjenjivi tehnički dokumenti ili dokumenti o sukladnosti mogu se potvrditi u skladu sa zahtjevima tržišta narudžbe i odredišta.
FAQ
P: Za što se koristi zeleni prugasti Picabond spojni konektor?
O: Koristi se za spajanje izoliranih punih bakrenih vodiča u telekomunikacijskim i bakrenim komunikacijskim mrežama, posebno za radove instalacije, popravka i održavanja.
P: Kako mogu odabrati pravi Picabond spojni konektor?
O: Odabir bi se trebao temeljiti na materijalu vodiča, promjeru vodiča, dimenzijama izolacije, konfiguraciji spoja i specifičnoj primjeni konektora. Prije narudžbe potrebno je potvrditi model priključka.
P: Koja je razlika između Picabond konektora za spajanje i konvencionalnog konektora za spajanje žice?
O: IDC konektor u stilu Picabond- stvara kontakt kroz izolaciju vodiča tijekom presovanja, dok konvencionalni konektori mogu zahtijevati da se vodič skine s vodiča prije spajanja.
P: Može li se ovaj konektor koristiti za popravak bakrenog kabela?
O: Da. Može se koristiti za popravke i zamjenske radove koji uključuju pune bakrene vodiče u postojećim telekomunikacijskim i bakrenim komunikacijskim mrežama.
P: Koji je alat za stezanje potreban za Picabond spojnicu?
O: Treba koristiti kompatibilan alat za stezanje dizajniran za vrstu konektora i raspon vodiča. Kupci bi trebali potvrditi kompatibilnost alata s modelom priključka prije instalacije.
P: Može li se ovaj konektor isporučiti za telekom distribuciju?
O: Da. Konektor je dostupan za B2B nabavu od strane telekom distributera, izvođača radova i dobavljača održavanja koji zahtijevaju velike količine za mrežne usluge i zamjenske aplikacije.
P: Što trebam potvrditi prije slanja skupne narudžbe?
O: Kupci bi trebali potvrditi model konektora, kompatibilnost vodiča, potrebnu količinu, konfiguraciju pakiranja, zahtjeve za označavanje i svu dokumentaciju potrebnu za njihovo tržište.
P: Može li se Green Striped Picabond spojni konektor koristiti u vanjskim telekomunikacijskim aplikacijama?
O: Konektor ima određeni raspon radne temperature od -30 stupnjeva do +70 stupnjeva. Prikladnost za određenu vanjsku instalaciju također treba ocijeniti u odnosu na konstrukciju kabela, kućište i uvjete okoline primjene.
P: Možete li dostaviti dokumentaciju za odobrenje distributera ili projekta?
O: Specifikacije proizvoda, informacije o materijalu, pojedinosti o pakiranju i primjenjivi tehnički dokumenti ili dokumenti o sukladnosti mogu se dostaviti u skladu sa zahtjevima narudžbe.
P: Je li zeleni prugasti Picabond spojni konektor dostupan za OEM narudžbe?
O: OEM pakiranje i konfiguracije pakiranja-navedene za kupca mogu se raspravljati za kvalificirane skupne narudžbe, uključujući količinu pakiranja, označavanje proizvoda i zahtjeve za označavanje kartona.
