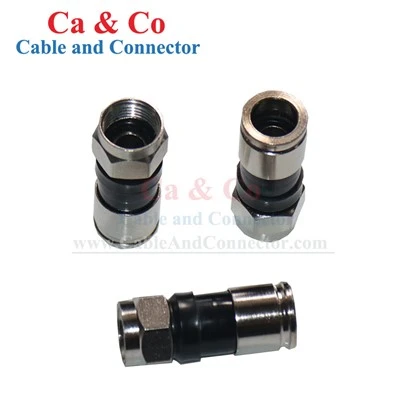

DTYHXL RG6 kompresijski konektor je F-tip kompresijskog konektora za završetak RG6 standardnog-oklopljenog koaksijalnog kabela u CATV, širokopojasnoj, satelitskoj TV i drugim koaksijalnim sustavima od 75-ohma. Kompatibilnost s RG59, poniklana-konstrukcija od mesinga ili legure cinka, te s- ili bez-O-prstena dostupne su konfiguracije za različite zahtjeve kabela i instalacije.
Specifikacija
|
Vrsta proizvoda |
CCYHXL RG6 kompresijski konektor |
|
Model DAYTAI |
CC-FC-RG6-DTYHXL |
|
Frekvencijski raspon |
DC~1000MHz |
|
Impedancija |
75 Ohma (nominalno) |
|
Radni napon |
335 V maks |
|
Izdrživi napon |
750 V Rms |
|
Centar Kontakt |
Manji ili jednak 10 mΩ |
|
Vanjski kontakt |
Manje ili jednako 5 mΩ |
|
Otpor izolacije |
Veći ili jednak 1000 MΩ |
|
Prikladno za kabel |
RG6 koaksijalni kabel |
|
Metoda izgradnje |
Prikladno za alat za kompresiju (CC-TCOM-JSLS, CC-TCOM-SLHS, CC-TCOM-RZX) nije obavezno |
|
Materijal |
Mesing poniklan ili legura cinka |
|
Temp. Raspon |
-35~+60 stupnjeva |
Kompatibilnost RG6 kabela
Standardni-štit RG6:Dizajniran za RG6 standardni-oklopljeni koaksijalni kabel, sa strukturom konektora koja odgovara središnjem vodiču, dielektriku, oklopu i omotaču kabela.
RG59 opcija:Konfiguracija kompatibilna s RG59 dostupna je za aplikacije koje koriste RG59 kabel.
Provjera kabela za skupne narudžbe:Za količinske narudžbe mogu se dostaviti specifikacije kabela ili uzorci za provjeru kompatibilnosti konektora prije proizvodnje.
Završetak kompresije
Umetanje kabela:Pripremljeni koaksijalni kabel se umeće sve dok središnji vodič ne dosegne središnji kontakt i dok se oklop ne postavi prema vanjskom kontaktu.
Učvršćivanje kompresije:Konektor je sabijen oko pripremljenog kabela kako bi se učvrstio omotač kabela i održao položaj završetka.
Alat-Kontrolirani prekid:Kompatibilni alati za kompresiju osiguravaju kontroliranu kompresiju za ponovljiv završetak kabela tijekom instalacije na terenu i montaže volumena.
75-Ohm F-priključak tipa
Sučelje tipa F- održava središnju putanju signala i vanjsku oklopljenu stazu potrebnu za koaksijalne sustave od 75 ohma.
Kontakt centar:Središnji vodič je pričvršćen unutar središnjeg kontakta za uspostavljanje signalne veze.
Vanjski kontakt:Vanjski kontakt zahvaća zaštitni sloj kabela kako bi održao vezu oklopa kroz konektor.
Upotreba širokopojasne frekvencije:Priključak je prikladan za CATV, širokopojasne, satelitske i RF distribucijske aplikacije unutar navedene radne frekvencije.
Izvedba kontakta i izolacije
Nizak kontaktni otpor:Središnji i vanjski otpor kontakta kontroliraju se tijekom proizvodnje kako bi se održala stabilna električna veza nakon završetka.
Izolacija od centra-do-oklopa:Izolacijska struktura odvaja središnji kontakt od vanjskog vodljivog tijela kako bi se spriječio neželjeni električni kontakt između putanje signala i oklopa.
Električni pregled:Gotove proizvodne serije provjeravaju se na otpor kontakta, otpor izolacije i podnosivi napon u skladu s primjenjivim zahtjevima inspekcije.
Konstrukcija konektora
Mjed presvučen-niklom
Mesing presvučen -niklom dostupan je za projekte koji zahtijevaju tijelo konektora od mesinga s obloženom površinom.
Legura cinka
Legura cinka dostupna je kao alternativni materijal za tijelo za različite proizvode i specifikacije kupnje.
Odabir materijala
Materijal je specificiran prije proizvodnje prema odobrenoj konfiguraciji proizvoda.
Kontrola i inspekcija kvalitete
Inspekcija ulaznog materijala:Mesing, legura cinka, pozlaćeni dijelovi, izolacijske komponente i O-prstenovi provjeravaju se prije sklapanja.
Provjera dimenzija i sučelja:Ukupne dimenzije, dimenzije sučelja tipa F-, položaj kontakta i dimenzije kompresijskog-presjeka provjeravaju se tijekom proizvodnje.
Oplata i pregled izgleda:Stanje oplate, tijelo konektora, navoji, kontaktni dijelovi, ogrebotine i deformacije pregledavaju se prije završne montaže.
Električni pregled:Središnji kontakt, vanjski kontakt, izolacijski otpor i podnosivi napon provjeravaju se prema važećim zahtjevima inspekcije.
Provjera kompresije:Uzorci konektora završavaju se specificiranim kabelom i alatom za kompresiju kako bi se provjerilo umetanje kabela, stanje kompresije, oklopni kontakt i držanje kabela.
Završna inspekcija:Model proizvoda, konfiguracija, količina, pakiranje i označavanje provjeravaju se prema specifikaciji narudžbe prije otpreme.
Ponovite-kontrolu narudžbe:Odobreni uzorci ili proizvodne specifikacije mogu se koristiti kao reference za ponavljanje narudžbi kako bi se održala dosljedna konfiguracija proizvoda između serija.
Konfiguracije dostupne za skupne narudžbe
|
Konfiguracija |
Dostupna opcija |
|
Vrsta kabela |
RG6 standardni štit / RG59 |
|
Materijal tijela |
Mesing-prevučen niklom/legura cinka |
|
Brtvljenje |
S O-prstenom / Bez O-prstena |
|
Alat za kompresiju |
CC-TCOM-JSLS / CC-TCOM-SLHS / CC-TCOM-RZX |
|
Vrsta konektora |
F-Kompresija tipa |
Prijave
CATV distribucija
Za završavanje RG6 koaksijalnog kabela na CATV distribucijskim mjestima i pretplatničkim priključcima.
Širokopojasne mreže
Za koaksijalne veze koje se koriste u opremi za širokopojasni pristup i distribuciju.
Satelitska TV
Za veze tipa F- između koaksijalnog kabela, satelitskih prijemnika i opreme za distribuciju signala.
Stambeni koaksijalni sustavi
Za RG6 veze u TV, širokopojasni modem i stambene koaksijalne instalacije.
RF i video distribucija
Za 75-ohmske koaksijalne veze u sustavima distribucije RF i video signala.
Pakiranje i otprema
Skupno pakiranje
Konektori se isporučuju u vrećama ili unutarnjim kutijama prema količini narudžbe i zahtjevima pakiranja.
Identifikacija kartona
Izvozne kutije mogu biti označene modelom proizvoda, konfiguracijom, količinom i podacima koje je odredio-korisnik.
OEM pakiranje
Količina vrećice, količina unutar-kutije, označavanje i oznake na kartonu mogu se odrediti za narudžbe distributera i OEM-a.
Provjera prije-otpreme
Konfiguracija proizvoda, količina, pakiranje i označavanje provjeravaju se prema narudžbi prije otpreme.
FAQ
P: Kako mogu znati hoće li ovaj RG6 kompresijski konektor odgovarati mom kabelu?
O: Provjerite vrstu kabela, konstrukciju oklopa, promjer omotača i zahtjeve za pripremu kabela. Za skupne narudžbe, pružanje specifikacije kabela ili uzorka omogućuje provjeru kompatibilnosti prije proizvodnje.
P: Što trebam dati kada tražim ponudu za RG6 konektor?
O: Navedite vrstu kabela, potrebnu količinu, konfiguraciju konektora, zahtjeve O-prstena, željeni materijal, zahtjeve za pakiranje i odredišno tržište.
P: Možete li uskladiti konektor s našom postojećom specifikacijom kabela?
O: Da. Specifikacije kabela ili uzorci mogu se pregledati kako bi se potvrdila odgovarajuća konfiguracija konektora prije masovne proizvodnje.
P: Može li se konektor koristiti s postojećim alatom za kompresiju?
O: Kompatibilnost alata trebala bi se potvrditi konfiguracijom konektora, a ne samim izgledom konektora. Dostavite postojeći model alata kako bi se kompatibilnost mogla provjeriti prije naručivanja.
P: Koja je razlika između kompresijskog konektora i standardnog F konektora?
O: Kompresijski konektor pričvršćen je na koaksijalni kabel namjenskom kompresijom umjesto da se oslanja samo na navojno sučelje. Ovo osigurava definirani postupak mehaničkog završetka za sklop kabela.
P: Mogu li koristiti ovaj konektor za ponovljene instalacije na terenu?
O: Da. Metoda kompresijskog završetka prikladna je za ponovljenu instalaciju kabela kada su konektor, priprema kabela i alat za kompresiju ispravno usklađeni.
P: Možete li zadržati istu specifikaciju konektora za ponovljene narudžbe?
O: Da. Odobreni uzorak ili proizvodna specifikacija mogu se zadržati kao referenca za ponovljene narudžbe radi održavanja iste konfiguracije proizvoda.
P: Možete li dati uzorke za testiranje kompatibilnosti kabela?
O: Da. Uzorci se mogu isporučiti u skladu s potrebnom konfiguracijom konektora tako da korisnici mogu testirati konektor sa svojim stvarnim kabelom i postupkom instalacije prije masovne kupnje.
P: Koje informacije treba potvrditi prije masovne proizvodnje?
O: Ključne stavke su vrsta i konstrukcija kabela, konfiguracija konektora, materijal, opcija O-prstena, alat za kompresiju, pakiranje, označavanje i odobreni uzorak ili specifikacija.
