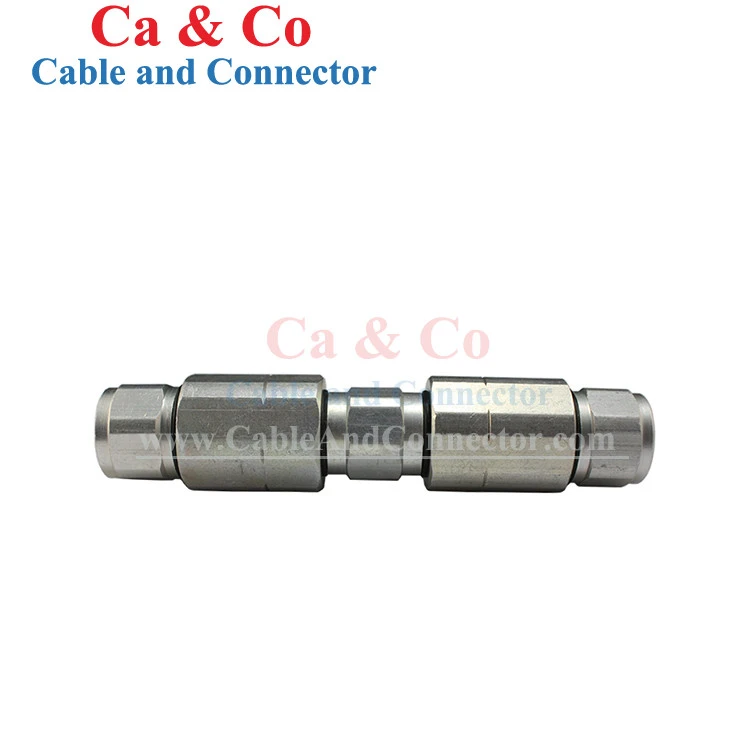

320 spojni konektor je konektor aluminijskog koaksijalnog kabela za spajanje 320 aluminijskog koaksijalnog kabela u sustavima RF prijenosa i kabelske mreže. Koristi konstrukciju od aluminija i POM-a za osiguravanje vodljive veze i električne izolacije potrebne za spajanje kabela.
Specifikacija
|
Vrsta proizvoda |
320 Spojni konektor |
|
CA&CO model |
CAC-320-SPLI |
|
Frekvencijski raspon |
DC~1000MHz |
|
Radni napon |
335 V maks |
|
Izdrživi napon |
170 V Rms |
|
Centar Kontakt |
Manji ili jednak 10 mΩ |
|
Vanjski kontakt |
Manje ili jednako 5 mΩ |
|
Otpor izolacije |
Veći ili jednak 1000 MΩ |
|
Trajnost (parenje) |
Veći ili jednak 500 ciklusa |
|
Primjenjivi standard |
IEC 60169-24 |
|
Materijal |
Aluminij+POM |
|
Temp. Raspon |
-35~+60 stupnjeva |
Kompaktna spojna konstrukcija
Tijelo konektora od aluminija
Aluminijsko tijelo čini glavni vodljivi i strukturni dio konektora.
POM izolacijske komponente
POM komponente osiguravaju izolaciju između vodljivih dijelova konektora.
Integrirana spojna struktura
Vodljive i izolacijske komponente sastavljene su u jedan konektor za spajanje koaksijalnog kabela.
Pouzdana električna izvedba
Električni kontakt-niskog otpora:Središnji kontaktni otpor manji je ili jednak 10 mΩ, dok je vanjski kontaktni otpor manji ili jednak 5 mΩ, što pomaže minimizirati električne gubitke na spojnim točkama.
Visoka otpornost izolacije:Priključak pruža izolacijski otpor veći ili jednak 1000 MΩ za održavanje električnog odvajanja između vodljivih komponenti.
DC–1000 MHz Frekvencijski raspon:Priključak radi od DC do 1000 MHz, pokrivajući specificirani frekvencijski raspon za kompatibilne RF kabelske sustave.
500+ Ciklusi parenja:Konektor je ocijenjen za najmanje 500 ciklusa spajanja, podržavajući opetovano spajanje i odspajanje tijekom servisa i održavanja.
OEM i prilagodba
Prilagodba je dostupna za narudžbe koje zahtijevaju specifikacije proizvoda ili identifikaciju izvan standardne konfiguracije.
Konfiguracija proizvoda -Prilagođene dimenzije ili konfiguracije komponenti mogu se procijeniti prema nacrtima kupaca i zahtjevima kabela.
Materijalni zahtjevi -Specifikacije alternativnih materijala mogu se pregledati za specifične zahtjeve primjene.
Identifikacija proizvoda -Brojevi dijelova kupca, šifre modela ili druge potrebne oznake mogu se dodati gdje je primjenjivo.
OEM pakiranje -Oznake-specifične za kupca, količine pakiranja i upute za pakiranje mogu se dogovoriti za skupne narudžbe.
Tehnički pregled -Nacrti, uzorci ili specifikacije kabela mogu se podnijeti na procjenu prije proizvodnje.
Kontrola kvalitete
Inspekcija ulaznog materijala:Za aluminijske i POM komponente provjerava se stanje materijala, izgled i potrebne specifikacije prije ulaska u proizvodnju.
Dimenzijska inspekcija:Ključne dimenzije i spojne površine provjeravaju se tijekom proizvodnje kako bi se utvrdila odstupanja dimenzija prije sastavljanja.
Inspekcija montaže:Montaži provjeravaju položaj i prianjanje vodljivih i izolacijskih komponenti tijekom sastavljanja konektora.
Električno ispitivanje:Gotovi konektori provjeravaju se u pogledu relevantnih električnih karakteristika, uključujući učinak kontakta i izolacije.
Završna inspekcija:Dovršene jedinice prije pakiranja provjeravaju se na izgled, stanje sklopa i identifikaciju proizvoda.
Montaža i održavanje
Priprema kabela -Pripremite kraj kabela u skladu s navedenim zahtjevima za završetak konektora prije sastavljanja.
Poravnanje komponenti -Ispravno postavite kabel i komponente priključka prije učvršćivanja veze.
Osiguranje veze -Dovršite sklapanje u skladu s primjenjivim postupkom ugradnje kako biste održali pravilan kontakt.
Provjera nakon-instalacije -Pregledajte dovršeni spoj na ispravnu montažu, pričvršćivanje i vidljiva oštećenja.
Održavanje -Tijekom popravka ili zamjene kabela, provjerite konektor i kraj kabela prije ponovnog sastavljanja ili zamjene komponente.
Pakiranje i dostava
Pojedinačno pakiranje -Svaki konektor zasebno je pakiran kako bi zaštitio proizvod tijekom rukovanja i transporta.
Kutije u rasutom stanju -Proizvodi se pakiraju u unutarnju ambalažu i izvozne kartone prema količini narudžbe i zahtjevima za otpremu.
Identifikacija kutije -Model, količina, podaci o seriji i oznake za otpremu kupca mogu se uključiti na vanjske kutije.
Izvoz dokumenata -Komercijalni računi, otpremnice, potvrde o podrijetlu i ostali potrebni dokumenti mogu se pripremiti prema narudžbi.
Planiranje isporuke -Rasporedi proizvodnje i otpreme potvrđuju se prema količini narudžbe i dogovorenim zahtjevima isporuke.
FAQ
P: Mogu li naručiti uzorak prije masovne narudžbe?
O: Da. Uzorci se mogu organizirati za kupce koji žele provjeriti prikladnost proizvoda i prikladnost primjene prije masovne kupnje.
P: Koji je MOQ za 320 spojni konektor?
O: MOQ ovisi o količini narudžbe i zahtjevima za pakiranje. Kontaktirajte nas s traženom količinom za potvrdu.
P: Koje je vrijeme isporuke za skupne narudžbe?
O: Vrijeme isporuke ovisi o količini narudžbe i rasporedu proizvodnje. Potvrđeno vrijeme isporuke može se dostaviti uz ponudu.
P: Kako mogu provjeriti odgovara li konektor mom kabelu?
O: Navedite svoj model kabela, specifikacije, dimenzije ili tehnički crtež. Kompatibilnost se može provjeriti prije naručivanja.
P: Mogu li poslati uzorak kabela za procjenu kompatibilnosti?
O: Da. Uzorak kabela ili detaljne specifikacije kabela mogu se dostaviti za tehničku procjenu kada je potrebno potvrditi kompatibilnost.
P: Je li ovaj proizvod prikladan za zamjenu postojećeg priključka?
O: Kompatibilnost treba potvrditi na temelju postojećeg kabela, dimenzija konektora i zahtjeva aplikacije. Pružanje postojećih pojedinosti o proizvodu omogućuje točniju procjenu.
P: Mogu li napraviti probnu narudžbu prije redovne kupovine?
O: O probnim narudžbama može se razgovarati na temelju potrebne količine, konfiguracije proizvoda i odredišta isporuke.
P: Podržavate li stalnu opskrbu za distributere i projekte?
O: Da. Redovita opskrba može se organizirati prema odobrenoj specifikaciji, količini narudžbe i rasporedu isporuke.
P: Koje su informacije potrebne za ponudu?
O: Navedite potrebnu količinu, specifikaciju kabela, odredište isporuke i sve posebne zahtjeve za kupnju ili pakiranje.
P: Možete li dati ponudu na temelju godišnje potražnje?
O: Da. Za planirane ili ponavljajuće kupnje, pružanje procijenjene godišnje količine može nam pomoći u procjeni odgovarajuće proizvodnje i aranžmana opskrbe.
